[Programa] LED e interruptor

Objetivo:

Utilizar o ESP32-WROOM-32E DevKitC v4 [1] para alimentar um LED em conjugação com um interruptor para alternar entre os estados ligado e desligado do LED.

Lista de material:

  • ESP32-WROOM-32E DevKitC v4
  • Breadboards
  • Resistência  de 330 ohm (Ω)
  • Interruptor (tipo botão)
  • Díodo emissor de luz (LED) vermelho
  • Fio de ligação
  • Cabo USB micro


Contextualização:

Em eletrónica, um circuito LED é um circuito usado para alimentar um díodo emissor de luz (LED). O circuito deve fornecer corrente suficiente para acender o LED e evitar danos ao mesmo. O circuito mais simples para acionar um LED é através de uma resistência em série [3]. Por outro lado, um interruptor é um componente elétrico que pode desconectar ou conectar o caminho condutor de um circuito elétrico, interrompendo a corrente elétrica ou desviando-a de um condutor para outro [4].

Procedimento:

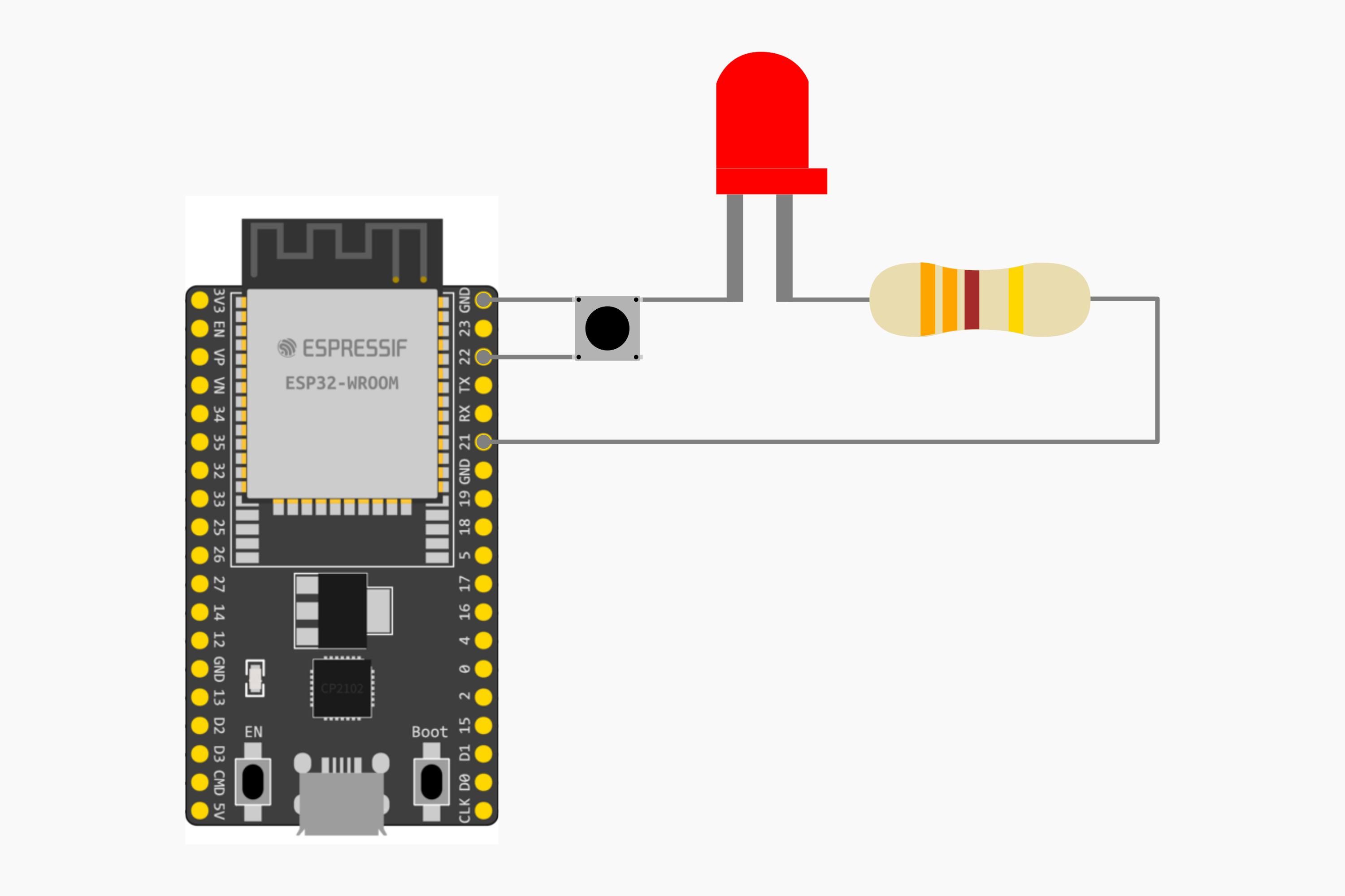

Atentando no objetivo enunciado, e escolhendo os terminais 21 (para o LED), 22 (para o interruptor) e o GND do ESP32 como referência deve considerar-se o seguinte circuito:



Instruções:

(para uma primeira utilização do ESP32, sugere-se o tutorial Primeiro Programa [2])

  • Montar o circuito esquematizado anteriormente (ver Secção Montagem exemplificativa, para mais detalhe)

  • Ligar a placa ESP32 ao computador por via de cabo USB micro

  • Abrir o IDE Arduino

  • Selecionar o dispositivo ESP32 adequado

  • Copiar o seguinte código

/*tipo botão LED */#define BUTTON_PIN 22  // Terminal GPIO22 do ESP32 que liga ao interruptor#define LED_PIN    21  // Terminal GPIO21 do ESP32 que liga ao led// variáveis:int led_state = LOW;    // o estado atual do LEDint button_state;       // o estado atual do interruptorint last_button_state;  // o estado anterior do interruptorvoid setup() {	Serial.begin(115200);              // inicializa comunicação série	pinMode(BUTTON_PIN, INPUT_PULLUP); // estabelece o modo do terminal do ESP32	pinMode(LED_PIN, OUTPUT);          // estabelece o modo do terminal do ESP32		button_state = digitalRead(BUTTON_PIN);}void loop() {	last_button_state = button_state;       // guarda o estado anterior	button_state = digitalRead(BUTTON_PIN); // lê o novo estado		if (last_button_state == HIGH && button_state == LOW) {		Serial.println("o interruptor foi pressionado");				// modifica o estado do LED		led_state = !led_state;				// controla o LED de acordo com o estado do interruptor		digitalWrite(LED_PIN, led_state);	}}

  • Compilar e carregar o código para a placa ESP32


  • Verificar o resultado

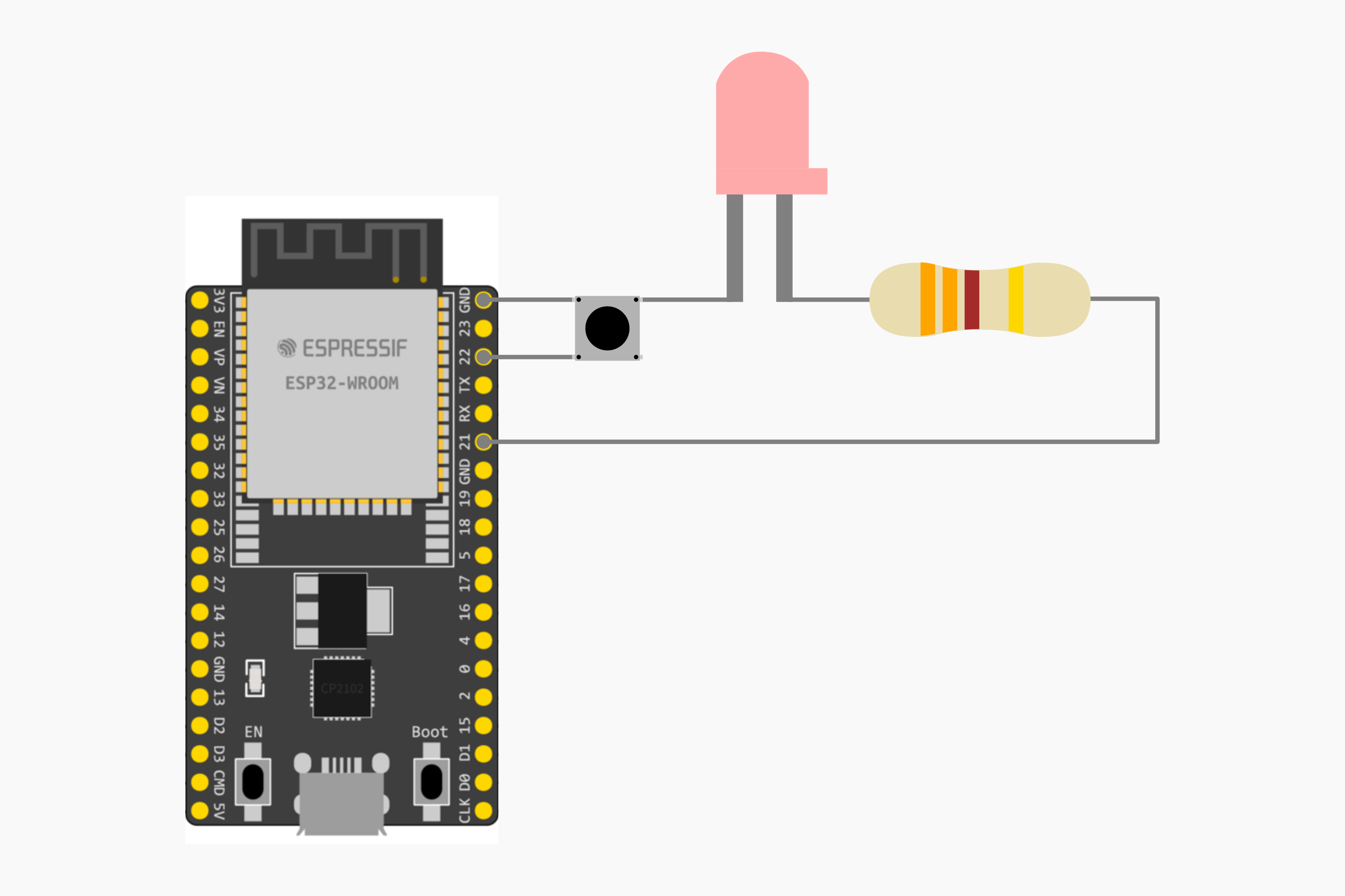

Montagem exemplificativa:














Referências

[1] Ltd. Espressif Systems Co. ESP32-DevKitC V4 Getting Started Guide. url: https://docs.espressif.com/projects/esp-idf/en/latest/esp32/hw-reference/esp32/get-started-devkitc.html (acedido em 18/08/2023).

[2] Paulo Menezes. Artigos de Suporte - DEEC - Kit Eletrónica - Primeiro Programa. url: https://kb.deec.uc.pt/books/deec/page/primeiro-programa (acedido em 17/08/2023).

[3] Wikipedia. LED circuit. url: https://en.wikipedia.org/wiki/LED_circuit (acedido em 18/08/2023).

[4] Wikipedia. Switch. url: https://en.wikipedia.org/wiki/Switch (acedido em 22/08/2023).
