[Programa] Potenciómetro

Objectivo:

Utilizar o ESP32-WROOM-32E DevKitC v4 [3] para ler valor de tensão de saída de um potenciómetro.

Lista de material:

  • ESP32-WROOM-32E DevKitC v4
  • Breadboards
  • Potenciómetro de 10kΩ
  • Fios de ligação
  • Cabo USB micro


Contextualização:

Um potenciómetro é um componente eletrónico que incorpora uma resistência elétrica ajustável [5].

Potenciómetro

Um potenciómetro possui tipicamente três terminais incluindo um contacto ajustável, deslizante ou rotativo, que forma um divisor de tensão ajustável [5].

eg_out_2.png eg_0_2.png eg_120_2.png eg_240_2.png
ESP32-WROOM-32E DevKitC v4

Apesar de se aconselhar a consulta da página do fabricante sobre o kit ESP32-WROOM-32E DevKitC v4 [3] é possível considerar que em determinadas situações os terminais de entrada do microcontrolador ESP32 podem converter tensão (algo como uma quantidade analógica entre 0V e 3.3V) em um valor digital inteiro entre 0 e 4095 (num total de 212=4096 representações possíveis, [1][2, SAR ADC]).


Procedimento:

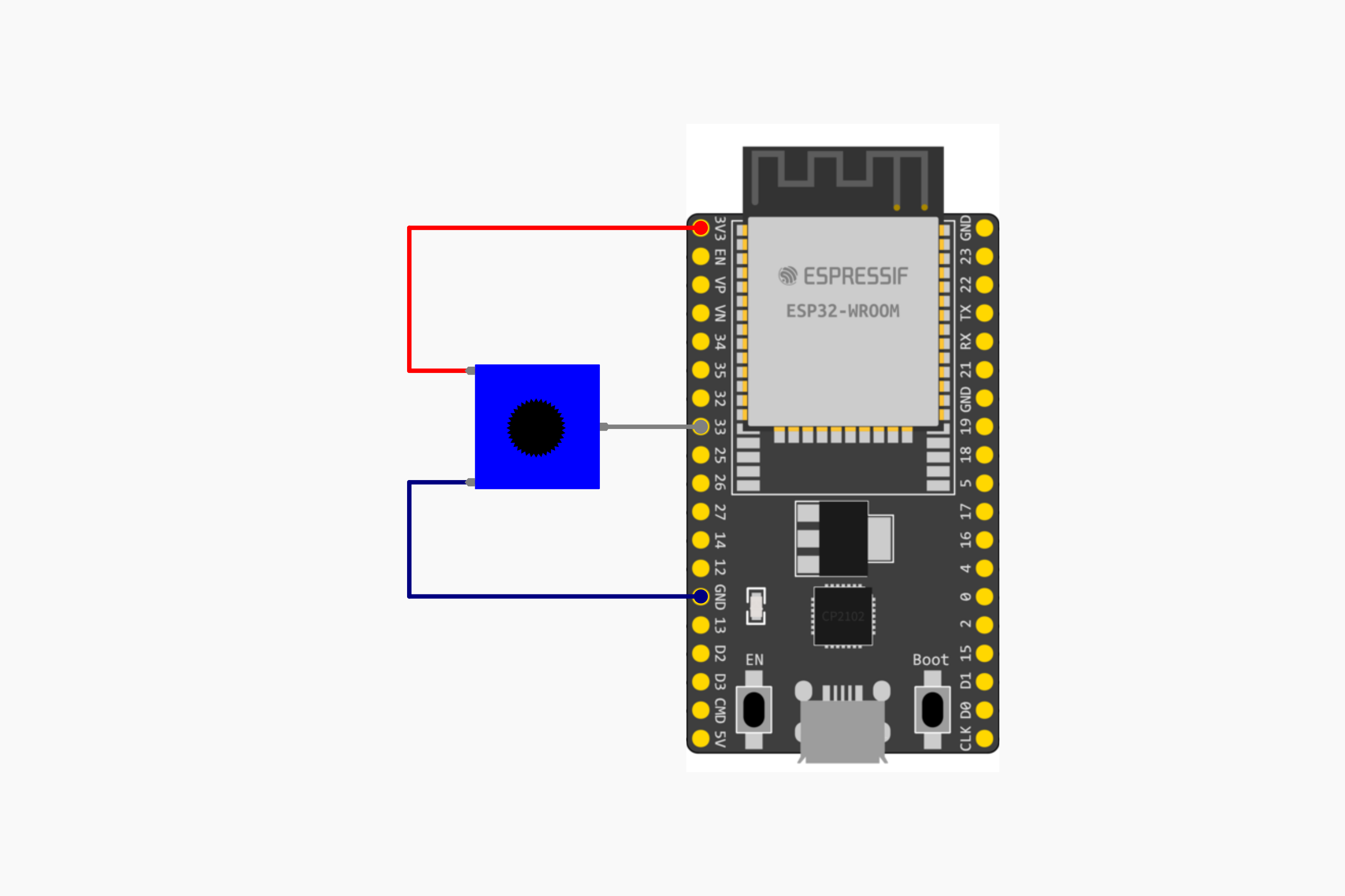

Atentando ao objetivo enunciado, e escolhendo os terminais 33 (para o terminal de saída do potenciómetro), 3.3V e o GND do ESP32 como referência deve considerar-se o seguinte circuito:
